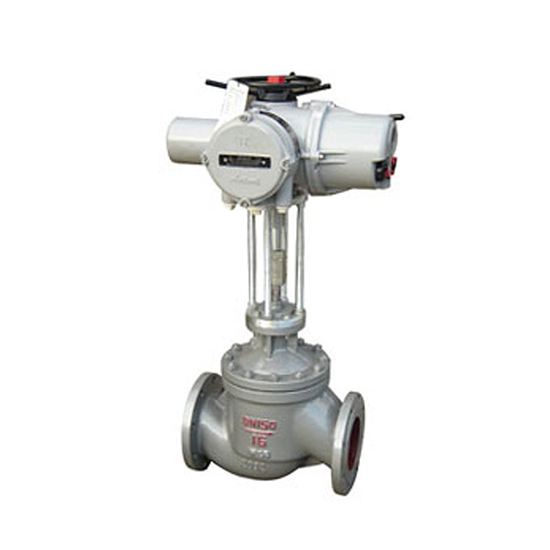

ZDLM電動套筒調節閥

關注次數：

型號：ZDLM

技術參數：

套筒調節閥,ZDLM電動套筒調節閥法蘭尺寸：符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質:WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質:1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti

ZDLM電動套筒調節閥概述
ZDLM電動套筒調節閥，接受調節儀表輸入的(4-20mA DC、0-10mA DC或1-5V DC)等控制信號及電源即可控制運轉，實現對工藝管路流體的自動調節控制。廣泛應用于控氣體、液體、蒸汽等介質的工藝參數，如壓力、流量、溫度、液位等參數保持在給定值，是符合IEC標準的通用調節閥產品。雙座閥具有不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合，廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

公稱通徑		25			32	40	50	65		80	100	125		150	200	250		300	350	400
閥座直徑mm		25			32	40	50	65		80	100	125		150	200	250		300	350	400
額定數Kv		10			16	25	40	63		100	160	250		400	630	1000		1600	2000	2700
公稱壓力（MPa）			1.6、2.5、4.0、6.4、10
行程（mm）			16			25			40				60				100		130
流量特性			直線，等百分比，快開
工作溫度℃			-40~+230℃(常溫型)、散熱片式+230~+450℃（中溫型）特殊訂貨
法蘭尺寸			符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等標準
閥體材質			WCB、304、316、WC6、WC9、鈦、鎳、哈氏合金、Monel等
閥芯材質			304、316、420、鈦、鎳、哈氏合金、Monel等
閥體型式			直通雙座鑄造球型閥
上閥蓋型式			普通式（常溫），熱片式（中溫）
配用電動執行機構				PSL-202		PSL-204			PSL-208				PSL-312				PSL320		PSL325
	361L			361LSA-20 361LSA-20		361LSB-30 361LXB-30			361LSB-50 361LXB-50				361LSC-65 361XC-65				361LSC-99 361LXC-99		361LSC-160 361LXC-160

2.電動套筒閥技術參數

公稱通徑			25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑mm			26	32	40	50	66	80	100	125	150	200	250	300
額定	線性		11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
	等百分比		10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力(MPa)			1.6、2.5、4.0、6.4、10
行程(mm)			16	25			40			60			100
流量特性			線性、等百分比、快開
工作溫度℃			-40~+230℃（常溫型）、散熱片式+230~十450℃(中溫型)、特殊訂貨
法蘭尺寸			符合JB/79.1-94、HG20592-97、GB、ANSI、JIS、DIN等標準
閥體材質			WCB、304、316、WC6、WC9、鈦、鎳、哈氏合金、Monel等
閥芯材質			304、316、420、鈦、鎳、哈氏合金、Monel等
閥體型式			直通單座鑄造球型閥
上閥蓋型式			普通式(常溫）、散熱片式(中溫）
配用電動執行機構		PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL-320
		3611	361LSA-20 361LXA-20		361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65 361LXC65			361LSC-99 361LXC-99

注：本公司生產套筒閥的大口徑至DN400。 電動執行機構技術參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1	電源：AC220V 50HZ 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線）輸出信號：DC4~20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線）輸出信號：DC4~20mA 防護等級：IP65 隔爆標志：Exd ll BT4 帶手柄
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361130-65	12000	6500	0.60	2.8
320	361LSC-99	20000	10000	1.0	2.0

注：其它可選電動執行機構：揚州西門子、英國羅托克等 性能指標

項目			指標值
基本誤差%			配361L±2.5；配PSL±1.0
回差%			配361L 2.0；配PSL 1.0
死區%			配361L 3.0；配PSL 1.0
始終點偏差%	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			50：1
額定行程偏差%			±2.5
泄漏量L/H			符合JB/T7387-94 IV級小于閥的額定容量X 10-4

允許壓差

公稱通徑		20							25	40			50	65	80	100		150	200
閥座直徑(mm）		10		12		15		20	25	32		40	50	65	80	100		125	150	200
執行機構		允許壓差△P(MPa)
配PSL	PSL202	6.4	6.4		6.4		4.90		3.14		1.92	1.23	0.78
	PSL204										4.31	2.76	1.76	1.04	0.69	0.44
	PSL208													1.86	1.23	0.78	0.50		0.35	0.20
	PSL320																1.26		0.87	0.49
配361L	361LSA-20	6.4	6.4		6.4		4.90		3.14		1.92	1.23	0.78
	3611SB-50										4.79	3.06	1.96	1.16	0.76	0.49
	3611SC-65													1.51	0.99	0.64	0.41		0.28
	3611SC-99																0.63		0.44	0.25

1、電動單座閥允許壓差
注：實際配置需根據工藝參數確定。如果工作壓差超出上表范圍，請與我公司聯系.
2、電動套筒閥允許壓差

公稱通徑		25			50	65	80	100			200	250	300
閥座直徑(mm)		25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△(Mpa)
配PSL	PSL204	6.4	6.4	6.4	5.1	6.4
	PSL204						6.4	5.62
	PSL208								6.4	5.31	3.97
	PSL320											6.4	4.14
配361L	361LSA-20	6.4	6.4	6.4	6.4	6.4
	361LSB-50						6.4	6.25
	361LSC-65								6.4	4.32	3.23
	361LSC-99											3.31	2.7

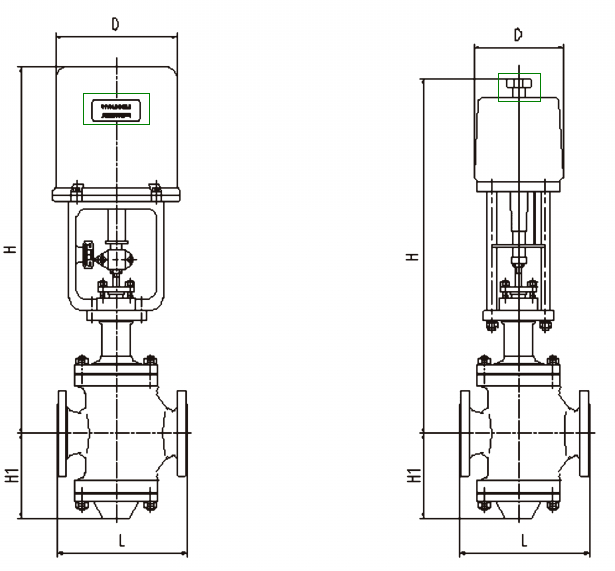

注：實際配置需根據工藝參數確定。如果工作壓差超出上表范圍，請與我公司聯系. 單位:mm

公通通徑			20	25		40		50		65		80		100		150		200		250	300
L	PN16		187	184		222		254		276		298		352		451		600		673	737
	PN40		194	197		235		267		292		317		368		473		600		708	775
	PN64		206	210		251		286		311		337		394		508		650		752	819
H1(PN16)			52.5	57.5		72.5		80		90		97.5		107.5		140		167.5		202.5	230
配PSL	H	普通型	738	750		765		767		845		857		875		1025		1045		1252	1545
		散熱片型	888	900		935		937		1025		1037		1055		1255		1280		1532	1825
	D		176																	225
	重量KG(PN16)		14		16		25		28		40		50		65		150		250	380		550
配361l	H	普通型	500		512		652		660		770		780		790		1080		1125	1250		1265
		散熱片型	650		662		822		822		950		960		970		1310		1360	1530		1545
	D		225														310
	重量KG(PN16)		20		22		30		35		50		60		75		180		280	420		580

注：高度、重量為參考值,視選用執行機構而定。
電子式電動雙座調節閥概述
ZDLN型電子式電動雙座調節閥，接受調節儀表輸入的(4-20mA DC、0-10mA DC或1-5V DC)等控制信號及電源即可控制運轉，實現對工藝管路流體的自動調節控制。廣泛應用于控氣體、液體、蒸汽等介質的工藝參數，如壓力、流量、溫度、液位等參數保持在給定值，是符合IEC標準的通用調節閥產品。雙座閥具有不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合，廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
電動雙座閥主要技術參數

公稱通徑		25			32	40	50	65		80	100	125		150	200	250		300	350	400
閥座直徑mm		25			32	40	50	65		80	100	125		150	200	250		300	350	400
額定數Kv		10			16	25	40	63		100	160	250		400	630	1000		1600	2000	2700
公稱壓力（MPa）			1.6、2.5、4.0、6.4、10
行程（mm）			16			25			40				60				100		130
流量特性			直線，等百分比，快開
工作溫度℃			-40~+230℃(常溫型)、散熱片式+230~+450℃（中溫型）特殊訂貨
法蘭尺寸			符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等標準
閥體材質			WCB、304、316、WC6、WC9、鈦、鎳、哈氏合金、Monel等
閥芯材質			304、316、420、鈦、鎳、哈氏合金、Monel等
閥體型式			直通雙座鑄造球型閥
上閥蓋型式			普通式（常溫），熱片式（中溫）
配用電動執行機構				PSL-202		PSL-204			PSL-208				PSL-312				PSL320		PSL325
	361L			361LSA-20 361LSA-20		361LSB-30 361LXB-30			361LSB-50 361LXB-50				361LSC-65 361XC-65				361LSC-99 361LXC-99		361LSC-160 361LXC-160

電動執行機構技術參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1	電源：AC220V 50HZ 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線）輸出信號：DC4~20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線）輸出信號：DC4~20mA 防護等級：IP65 隔爆標志：Exd ll BT4 帶手柄
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361130-65	12000	6500	0.60	2.8
320	361LSC-99	20000	10000	1.0	2.0

注：其它可選電動執行機構：揚州西門子、英國羅托克等

公稱通徑		20							25	40			50	65	80	100		150	200
閥座直徑(mm）		10		12		15		20	25	32		40	50	65	80	100		125	150	200
執行機構		允許壓差△P(MPa)
配PSL	PSL202	6.4	6.4		6.4		4.90		3.14		1.92	1.23	0.78
	PSL204										4.31	2.76	1.76	1.04	0.69	0.44
	PSL208													1.86	1.23	0.78	0.50		0.35	0.20
	PSL320																1.26		0.87	0.49
配361L	361LSA-20	6.4	6.4		6.4		4.90		3.14		1.92	1.23	0.78
	3611SB-50										4.79	3.06	1.96	1.16	0.76	0.49
	3611SC-65													1.51	0.99	0.64	0.41		0.28
	3611SC-99																0.63		0.44	0.25

1、電動單座閥允許壓差
注：實際配置需根據工藝參數確定。如果工作壓差超出上表范圍，請與我公司聯系. 單位:mm

公通通徑			20	25		40		50		65		80		100		150		200		250	300
L	PN16		187	184		222		254		276		298		352		451		600		673	737
	PN40		194	197		235		267		292		317		368		473		600		708	775
	PN64		206	210		251		286		311		337		394		508		650		752	819
H1(PN16)			52.5	57.5		72.5		80		90		97.5		107.5		140		167.5		202.5	230
配PSL	H	普通型	738	750		765		767		845		857		875		1025		1045		1252	1545
		散熱片型	888	900		935		937		1025		1037		1055		1255		1280		1532	1825
	D		176																	225
	重量KG(PN16)		14		16		25		28		40		50		65		150		250	380		550
配361L	H	普通型	500		512		652		660		770		780		790		1080		1125	1250		1265
		散熱片型	650		662		822		822		950		960		970		1310		1360	1530		1545
	D		225														310
	重量KG(PN16)		20		22		30		35		50		60		75		180		280	420		580

訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數
1、公稱通徑、額定流量系數Kv
2、流體性質(包括公稱壓力、溫度、粘度或酸堿性）
3、閥作用形式(電-關式或電-開式）
4、流量特性
5、閥前、閥后壓力
6、閥體、閥芯材料
7、輸入信號
8、是否帶附件，說明附件型號，以便我們的為您正確選型。
二、特殊要求
1、特殊檢驗
2、完全去油、去水處理；
3、禁銅處理；
4、特殊接口、配管；
5、真空條件下使用；
6、指定涂層顏色
7、特殊介質（氧氣、氯氣、氫氣）；
8、使用不銹鋼連接件；
三、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購，請您盡量提供設計圖紙和詳細參數，由我們的廠家為您審核把關
四、當使用的場合非常重要或管路比較復雜。
